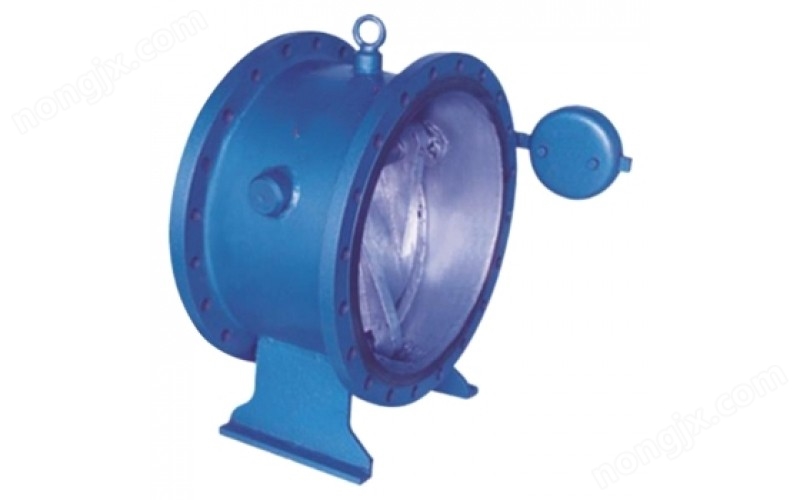

一、微阻緩閉蝶形止回閥產品概述
微阻緩閉蝶形止回閥是一種由閥體、蝶板、阻尼油缸等主要零部件組成的微阻緩閉消聲止回閥，閥座斜置，蝶板采用雙偏心設計。其安裝在水泵出口，靠介質壓力推動蝶板開啟，正?；蚍钦Ｍ１脮r(shí)，靠蝶板自重和介質倒流壓力推動蝶板，先快速關閉80%左右行程，然后利用油缸阻尼作用，使其慢速關閉剩余20%左右，防止破壞性停泵水錘發生。該閥設計合理、結構新穎、體積小、重量輕；流體阻力小、壓損少、效率高；緩沖性能好，可有效地消除水錘和噪聲；密封性好、節能降耗、經久耐用，安裝維修方便。
微阻緩閉蝶形止回閥在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無噪音、運行平穩，確保使用場所安靜，并具有節能的效果，其用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生。本產品主要用于工業、城市給排水管道和污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。
二、微阻緩閉蝶形止回閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 |
1 | 閥 體 | HT200 | QT450-10 | WCB |
2 | 閥 軸 | 2Cr13 | 2Cr13 | 2Cr13 |
3 | 蝶 板 | QT450-10 | QT450-10 | WCB |
4 | 閥 座 | 0Cr19Ni9 | 0Cr19Ni9 | 0Cr19Ni9 |
5 | 重 錘 | QT450-10 | QT450-10 | WCB |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 軸 承 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 |
8 | 油缸缸體 | 20 | 20 | 20 |
9 | 油缸活塞 | QT450-10 | QT450-10 | WCB |
三、微阻緩閉蝶形止回閥主要技術規范表
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 |
設計制造 | CJ/T 282-2016 蝶形緩閉止回閥 |
結構長度 | GB/T 12221-2005 金屬閥門 結構長度 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009等 |
檢驗試驗 | CJ/T 282-2016 蝶形緩閉止回閥 |
適用介質 | 水或物理化學性質類似于水的其他液體 |
工作溫度 | 0℃~55℃ |
四、微阻緩閉蝶形止回閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 |
L | H | B |
0.6-1.6 | 200 | 230 | 550 | 450 |
250 | 250 | 630 | 520 |
300 | 270 | 690 | 590 |
350 | 290 | 780 | 670 |
400 | 310 | 860 | 750 |
450 | 330 | 910 | 780 |
500 | 350 | 980 | 850 |
600 | 390 | 1070 | 970 |
700 | 430 | 1220 | 1080 |
800 | 470 | 1320 | 1200 |
900 | 510 | 1430 | 1300 |
1000 | 550 | 1550 | 1450 |
1200 | 630 | 1800 | 1670 |
1400 | 710 | 1980 | 1880 |
1600 | 790 | 2150 | 1950 |
2000 | 950 | 2550 | 2450 |
