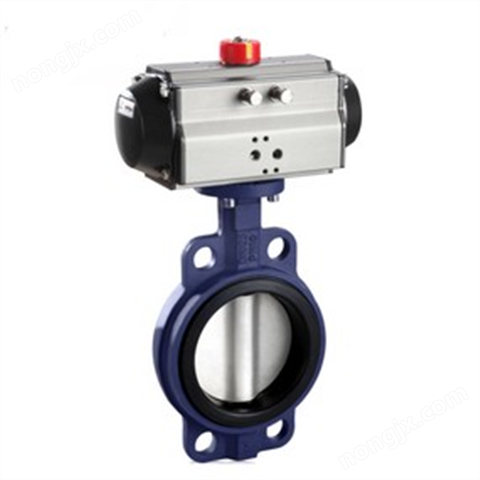

氣動中線蝶閥【閥門型號】：D671X

詳細介紹

氣動中線蝶閥

【閥門型號】：D671X，D641X，D671F46，D641F46
【通徑規格】：DN50～DN1200
【結構形式】：中線型（對夾式，法蘭）
【閥體材料】：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
【公稱壓力】：PN6、PN10、PN16
【適用溫度】：-40℃～180℃

【應用范圍】：氣體、水、油品、腐蝕性介質等

產品特點: 氣動中線蝶閥就是指蝶閥蝶板的回轉中心(即閥門軸中心)與閥體的中心形成一條直線，采用直連方式與氣動執行機構進行連接，根據連接方式的不同可分為氣動對夾中線蝶閥和氣動法蘭中線蝶閥，碟板具有自動對中功能（上下、左右），其密封形式一般多制成密封結構，常見的密封材料為橡膠、聚四氟乙烯等。缺點是由于蝶板與閥座的開與關始終處于擠壓的狀態，容易刮擦，產生磨損快的問題。

氣動中線蝶閥性能特點：

氣動中線蝶閥蝶板上下兩端的接觸面比較寬，開關時摩擦力大，扭矩開關也比較大，無論閥門是否處于打開狀態或關閉狀態，蝶板與閥芯密封面與閥座的下端都處于密封壓縮態，顧有的密封性能。

氣動中線蝶閥應用：

氣動中線蝶閥由于結構簡單，無定向密封限制，中心對稱(I型)雙向密封效果一樣，并且流阻較小，開關力矩也小，承壓能力被定位為中低壓，因此在1.6MPa以下的工況中被廣泛應用。安裝時一般沒有方向的要求，可現場維修拆卸，并且不用全部拆開閥門就可更換密封圈。

氣動中線蝶閥結構圖

技術參數

公稱通徑：DN50~1200(mm)

公稱壓力：PN0.6、1.0、1.6、2.5MPa

連接形式：對夾式、法蘭連接

結構形式：中線型結構

流量特性：近似快開型

動作范圍：0~90°

泄露量：按GB/T4213-92，為Kv值的10-4，軟密封:零泄漏

基本誤差：帶定位器:小于全行程的±2%%

回差：帶定位器:小于全行程的±2%

配置執行機構：GT、AT、AW系列單雙作用氣動執行器

控制方式：開關型(開關兩位控制)、調節型(4~20mA控制)

氣動中線蝶閥附件參數：

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
