ST34直流式T型過濾器

返回列表頁
參  考  價面議
具體成交價以合同協議為準

產品型號

品       牌

廠商性質其他

所  在  地溫州市

農機網采購部電話：0571-88918531QQ:2568841715

聯系方式：查看聯系方式

更新時間：2025-05-31 11:30:58瀏覽次數：33次

聯系我時，請告知來自 農機網

經營模式：其他

商鋪產品：1965條

所在地區：

產品簡介

ST34直流式T型過濾器ST34直流式T型過濾器由閥體、法蘭、過濾網、閥蓋及緊固件等部件組成，其安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。該產品的過濾網材料主要有不銹鋼多孔板

詳細介紹

ST34直流式T型過濾器

ST34直流式T型過濾器由閥體、法蘭、過濾網、閥蓋及緊固件等部件組成，其安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。該產品的過濾網材料主要有不銹鋼多孔板、不銹鋼編織網和不銹鋼燒結網等。

產品名稱： 直流式T型過濾器 產品型號： ST34
公稱通徑： DN15～DN500 結構形式： T型
工作壓力： 1.6MPa～16.0MPa 連接方式： 焊接、法蘭
適用溫度： -20oC～+450oC 功能作用： 過濾管道中的雜質
閥體材質： 鑄鐵、鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
適用介質： 水、油品、蒸汽、液體、氣體等 生產廠家： 溫州厚科閥門科技有限公司

產品說明

ST34直流式T型過濾器由閥體、法蘭、過濾網、閥蓋及緊固件等部件組成，其安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。該產品的過濾網材料主要有不銹鋼多孔板、不銹鋼編織網和不銹鋼燒結網等。

執行標準

設計標準 HG/T 21627-1991、GB/T 14382-1993、SH/T 3411-1999
法蘭標準 GB/T 9112-2000、HG 20592-2009、HG 20592-1997、HG 20615-1997
結構長度標準 GB/T 12221或按客戶要求
試驗與檢驗標準 JB/T 9092或客戶指定標準

結構原理

直流式T型過濾器可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直安裝時要求水流方向是自上而下，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

直流式原理圖

正折流原理圖

反折流原理圖

管路支管圖


直流式T型過濾器有直通式、正折流、反正流三種類型，正折流式直流式T型過濾器與反折流式直流式T型過濾器在外形、結構、尺寸、功能上基本相同，其區別在于濾筒的絲網安裝有別，正折流式絲網安裝在濾筒內，反折流式絲網則安裝在濾筒外，正折流式過濾的時候一般是從里向外，反折流式過濾的時候一般是從外向里，該種直流式T型過濾器廣泛應用于蒸汽、空氣、水、油品等多種介質的管線中用于保護管線系統上各種設備，如水泵、閥門等，免受管道內的鐵銹、焊渣等雜物帶來對管道的堵塞和損壞，本產品具有抗污性能強，排污方便，流通面積大，壓力損失小，結構簡單，體積小等特點。

零部件材料

序號 零件名稱 材料名稱
1 法 蘭 WCB 304 304L 316 316L
2 閥 體 WCB 304 304L 316 316L
3 濾 網 304 304L 316 316L
4 緊固件 WCB/35# 304 304L 316 316L
5 密封件 柔性石墨、聚四氟乙烯
6 排放口 WCB 304 304L 316 316L
7 閥 蓋 WCB 304 304L 316 316L

直流式外形結構圖

直流式主要外形尺寸

公稱通徑
DN(mm)		 尺寸 排放口"B" 重量(Kg)
D L H H1 I PN1.0-2.5 PN4.0 PN1.0 PN2.5
50 57 228 136 254 14 ZG1/2" DN20 10.7 12.7
65 76 260 154 294 20 ZG1/2" DN20 14.6 16.8
80 89 292 172 332 23 ZG1/2" DN20 18.4 21.4
100 108 350 203 399 28 ZG1/2" DN20 22.5 32.3
125 133 388 226 449 42 ZG3/4" DN20 31.7 45.4
150 159 434 251 508 60 ZG3/4" DN20 40.8 59.3
200 219 536 310 339 104 ZG3/4" DN20 67.2 97.8
250 273 640 368 768 110 ZG3/4" DN20 103.3 149.2
300 325 744 426 898 132, ZG3/4" DN20 128.1 212.9
350 377 802 461 980 158 ZG3/4" DN25 166.9 289.1
400 426 898 517 1100 179 ZG3/4" DN25 231 390.9
500 529 1078 623 1339 227 ZG3/4" DN25 342.7 634
600 630 1128 630 1438 277 ZG3/4" - 444.4 853
700-1800 按客戶需求定制

正折流外形結構圖

正折流主要外形尺寸

公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 尺寸 有效過濾
面積(m2)		 排放口"B" 重量(Kg)
D L L1 L2 H I PN1.0-2.5 PN4.0 PN1.0 PN2.5 PN4.0
1.6-4.0 50 57 300 528 164 164 16 0.0135 ZG1/2" DN20 11.2 13.1 14.3
65 76 338 594 184 184 25 0.021 ZG1/2" DN20 15.6 17.7 19.8
80 89 368 652 196 196 30 0.0284 ZG1/2" DN20 18.3 23.2 24.9
100 108 423 735 220 175 40 0.0382 ZG1/2" DN20 23.3 32.8 36.6
125 133 466 814 240 194 45 0.0554 ZG3/4" DN20 31.8 46.2 52.4
150 159 521 817 270 217 55 0.0788 ZG3/4" DN20 42.5 61.6 71
200 219 630 1108 320 268 70 0.1277 ZG3/4" DN20 67.1 98.1 142.2
250 273 738 1310 370 320 90 0.1936 ZG3/4" DN20 102.4 147 219.3
300 325 846 1512 420 372 105 0.2697 ZG3/4" DN20 119.8 213.6 324.5
350 377 911 1631 450 401 120 0.3279 ZG3/4" DN25 176.1 296.4 445.7
400 426 1038 1840 521 449 140 0.4128 ZG3/4" DN25 244.4 403.7 659.9
500 529 1234 2208 609 539 230 0.6486 ZG3/4" DN25 361.5 653.6 941.6
600 630 1340 2454 710 564 250 0.8645 ZG3/4" DN25 481.2 897.5 -

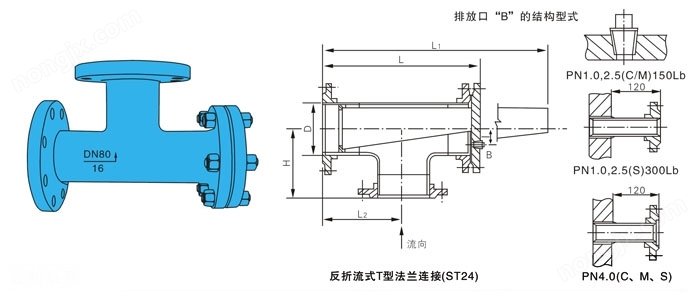

反折流外形結構圖

反折流主要外形尺寸

公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 尺寸 有效過濾
面積(m2)		 排放口"B" 重量(Kg)
D L L1 L2 H I PN1.0-2.5 PN4.0 PN1.0 PN2.5 PN4.0
1.6-4.0 50 57 300 528 164 164 16 0.0135 ZG1/2" DN20 11.2 13.1 14.3
65 76 338 594 184 184 25 0.021 ZG1/2" DN20 15.6 17.7 19.8
80 89 368 652 196 196 30 0.0284 ZG1/2" DN20 18.3 23.2 24.9
100 108 423 735 220 175 40 0.0382 ZG1/2" DN20 23.3 32.8 36.6
125 133 466 814 240 194 45 0.0554 ZG3/4" DN20 31.8 46.2 52.4
150 159 521 817 270 217 55 0.0788 ZG3/4" DN20 42.5 61.6 71
200 219 630 1108 320 268 70 0.1277 ZG3/4" DN20 67.1 98.1 142.2
250 273 738 1310 370 320 90 0.1936 ZG3/4" DN20 102.4 147 219.3
300 325 846 1512 420 372 105 0.2697 ZG3/4" DN20 119.8 213.6 324.5
350 377 911 1631 450 401 120 0.3279 ZG3/4" DN25 176.1 296.4 445.7
400 426 1038 1840 521 449 140 0.4128 ZG3/4" DN25 244.4 403.7 659.9
500 529 1234 2208 609 539 230 0.6486 ZG3/4" DN25 361.5 653.6 941.6
600 630 1340 2454 710 564 250 0.8645 ZG3/4" DN25 481.2 897.5 -
