泰科主給水系統應用主要包括:
壓力自緊密封閘閥(Model PGV)
壓力自緊密封止回閥(Model S70A10)
主給水高壓加熱器旁路閥(Model TGLFS18EBP)
主給水系統調節閥
鍋爐給水再循環閥(Model S60B10)
鍋爐給水啟動閥(Model S60B20)
鍋爐給水調節閥(Model S60B30)
先導式/先導式鍋爐安全閥(Model S70A50/51)
泰科系列壓力自密封閘閥在電廠的主蒸汽系統中被廣泛用在蒸汽、過熱蒸汽介質管道中。
設計特色
壓力自密封閥蓋
鍛造閥體
楔形板或平行板
寬面密封
抗高溫蠕變?cè)O(shè)計
閥桿氮化處理、抗腐蝕、抗擦傷
法蘭、焊接端口
產品范圍
尺寸：DN50~600(1“~24”)
壓力等級：900LB~2500LB
主體材料：碳鋼、不銹鋼、合金鋼
內件材料：碳鋼、不銹鋼、合金鋼
Model S70A10止回閥
S70A10系列壓力自緊密封止回閥產品，從設計上實現了低成本維護并提供了優異的可靠性。
特點
?升降式、旋啟式、活塞式、斜盤式止回閥?？商峁?duì)夾設計；
?兼容DIN, ANSI, BS, PN和JIS標準；
?低成本維護；
?可安裝在垂直管道；
?閥瓣無撞擊。
鍋爐給水泵再循環閥--用于確保鍋爐給水泵有足夠流量，防止泵過熱和氣蝕。泵制造商計算防止由于軸承
過熱及葉片卡死或過度熱膨脹造成泵過早損壞所要求的小流速.
鍋爐給水泵小流量限值還能防止低流量條件下空穴引起的氣蝕和不穩定性。由于發電廠的高壓力出現
在鍋爐給水泵出口，所以，此設備損壞的可能性大。
圖1顯示了一個典型給水泵再循環系統。給水泵循環閥從鍋爐給水泵的出口取水，然后再循環回到除氧器。
除氧器通常位于比給水泵高好幾層的地方，提供必要的壓頭來驅動泵。根據電廠的不同規模和類型，閥門
可能將入口壓力高達5500psig的壓力減少至出口壓力約150Psig。這些壓差會造成非常高的能量空化
，將在很短的時間摧毀一個標準控制閥內件。HANOVER再循環閥在處理汽蝕和閃蒸雙重問題上實現了完
美的操作。
鍋爐給水泵再循環閥的運行條件
在啟動和停機的過程中，“鍋爐給水泵再循環閥”起著保護泵的作用。再循環水進入除氣器（化石燃料電
廠）或冷凝器（核電廠）。鍋爐給水泵的出口壓力一般比鍋爐設計壓力高出10-20%。由于大多數化石燃
料電廠的運行壓力為1,500-3,600psi，所以給水泵出口壓力為1,750-4,400psi，溫度為350-400℉。

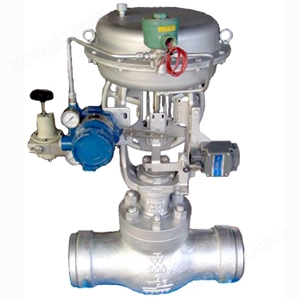

鍋爐給水泵啟動（調節）閥
許多電廠中用到的鍋爐給水調節閥需要將給水由給水泵再循環輸送至機組運行。閥門不僅僅是用于 填充汽包液位，也可用來正常工作汽包帶壓時控制流量。這臺閥門因此必須解決在啟動時的汽蝕問題和提供足夠的可調比來解決整個給水要求，其可調比至少75:1.
在運行開始時，給水調節閥的流量幾乎配合給水泵再循環閥的流量。該調節閥開始輸送給水，同時循環閥關閉。在初始階段給水填充汽包過程中，該閥門必須足以抵抗汽蝕，然后逐漸過渡到流量控制模式。
根據工廠規模和機組運行的不同，該閥門的操作工況也很不相同。入口壓力可達5500Psig，但大多數工廠的工作壓力在2500Psig到3500Psig之間。泰科推薦在這一工況位置選擇帶有抗汽蝕保護的球閥或角閥?？梢缘挚垢哌_(dá)3000Psig差壓的3級抗汽蝕閥籠的設計是常見的產品。然而，4級的設計，能承受壓降高達4000Psig也經常用到。
泰科TGLFS18EBP 系列高加旁通閥主要設計應用在電廠高壓旁路系統中，保護高壓加熱器。
工作原理
入口閥、出口閥分別安裝在高壓加熱器的進口和出口。這兩種閥門配套使
用，當高加正常運行時，旁路通口關閉，給水經三通閥進入高加；當高加
發生故障后，DCS系統發出信號，三通閥旁路通口打開，給水直接經旁路
進入鍋爐(進入高加的通道同時關閉)；從而起到了保護高壓加熱器的作用
。整個動作時間為2秒鐘。
技術特性
泰科TGLFS18EBP系列高加旁通閥設計為自密封結構型式，具有良好
的密封性能。
技術參數
口徑：6”~20”
壓力溫度等級標準：ASME B16.34
壓力等級：600~4500LB
Model S70A50 先導式安全閥
的高溫先導式安全閥, 采用全金屬閥座導閥和適用于蒸汽運行條件的
主閥門。
? 全金屬對金屬閥座表面
? 撓性閥板
? 非流量引導
? 可調節排污量
? 可針對關鍵操作條件選配雙導閥
Model S70A51 先導式鍋爐安全閥
泰科先導式安全閥, 適用于鍋筒過熱器和再熱器, 采用的閥板設計。
特點
? 開放閥罩式彈簧控制安全閥
? 兼容DIN和ASME標準
? 精選焊接式和法蘭式連接
? 全噴嘴設計
? 大容量。
